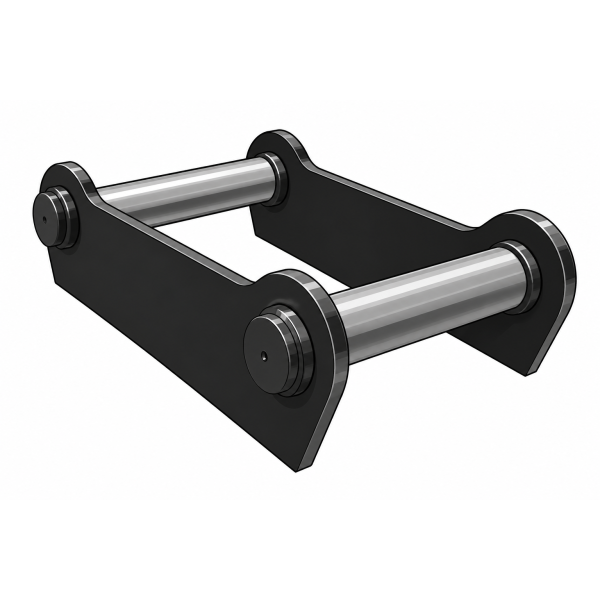

Anschweißrahmen (Adapterrahmen) | für System Lehnhoff - MS03 Symlock

Artikelnummer: MS03
Kategorie: Adapterrahmen - Anschweißrahmen

112,32 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Beschreibung

Anschweißrahmen für MS03 / SW03 Symlock Schnellwechsler

Der Anschweißrahmen für MS03 / SW03 Schnellwechsler ermöglicht die Umrüstung verschiedener Anbaugeräte auf ein entsprechendes Schnellwechselsystem. Der robuste Adapterrahmen ist für Bagger der Klasse ca. 2–6 t ausgelegt und eignet sich sowohl zur nachträglichen Anpassung bestehender als auch zur Ausrüstung neuer Anbaugeräte.

Die integrierte Symlock-Funktion ermöglicht eine sichere und spielfreie Ankopplung sowie die 180°-Drehbarkeit des Anbaugeräts. Dadurch kann das Anbaugerät je nach Ausführung flexibel als Tief- oder Hochlöffel eingesetzt werden.

Die Seitenwände bestehen aus 12 mm starkem S355 Stahl. Die stabile Konstruktion sorgt für eine hohe Formstabilität und unterstützt eine zuverlässige Kraftübertragung auch bei anspruchsvollen Arbeiten.

Hauptmerkmale und Vorteile

Symlock-System: Sichere und spielfreie Ankopplung mit 180°-Drehfunktion
Flexible Nutzung: Ermöglicht je nach Anbaugerät den Einsatz als Tief- oder Hochlöffel
Robuste Konstruktion: Seitenwände aus 12 mm starkem S355 Stahl
Hohe Belastbarkeit: S355 Stahl für hohe Formstabilität und zuverlässige Kraftübertragung
Vielseitige Umrüstung: Zur Anpassung verschiedener Anbaugeräte an MS03 / SW03 Schnellwechsler

Technische Daten

Produkttyp: Anschweißrahmen / Adapterrahmen
Geeignet für Baggerklasse: ca. 2–6 t
Gewicht: ca. 14 kg
Bolzendurchmesser: 50 mm
Innenabstand: 205 mm
Achsabstand: 322 mm
Material: S355 Stahl
Materialstärke Seitenwände: 12 mm
Ausführung: ohne Grundplatte
Passend für: MS03 / SW03 Schnellwechsler sowie kompatible Nachbauten mit entsprechenden Bolzenmaßen

Für die Umrüstung von Anbaugeräten

Der Anschweißrahmen eignet sich zur nachträglichen Anpassung verschiedener Anbaugeräte an MS03 / SW03 Schnellwechsler. Durch die Ausführung ohne Grundplatte kann der Rahmen individuell an das jeweilige Anbaugerät angepasst und fachgerecht angeschweißt werden.

Vor der Montage sollten die Aufnahmemaße, Bolzendurchmesser und Geometrie des vorhandenen Schnellwechslers sowie des Anbaugeräts geprüft werden.

Hinweis: Der Anschweißrahmen wird ohne Grundplatte geliefert und ist für die fachgerechte Montage durch einen qualifizierten Schweißfachbetrieb vorgesehen.

Produkteigenschaft	Wert
Versandgewicht:	14,00 kg
Artikelgewicht:	14,00 kg
