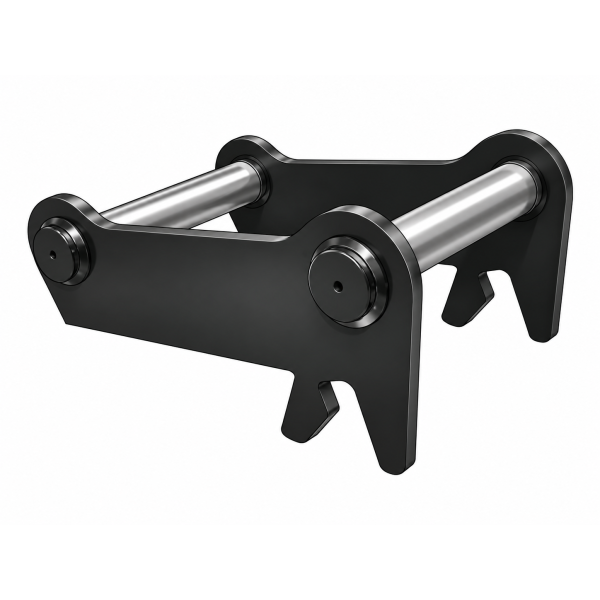

Anschweißrahmen (Adapterrahmen) | Für System Lehnhoff - MS03 Symlock mit Haken

Artikelnummer: MS03H
Kategorie: Adapterrahmen - Anschweißrahmen

117,94 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Beschreibung

Anschweißrahmen für MS03 / SW03 Symlock Schnellwechsler mit Haken

Der Anschweißrahmen für MS03 / SW03 Schnellwechsler mit Haken ermöglicht die Umrüstung verschiedener Anbaugeräte auf ein entsprechendes Schnellwechselsystem. Der robuste Adapterrahmen ist für Bagger der Klasse ca. 2–6 t ausgelegt und eignet sich zur Anpassung bestehender oder neuer Anbaugeräte.

Die Symlock-Aufnahme sorgt für eine sichere und spielfreie Verbindung mit dem entsprechenden Schnellwechsler. Durch die Ausführung ist zudem die 180°-Drehung des Anbaugeräts möglich, wodurch sich entsprechend ausgerüstete Anbaugeräte flexibel einsetzen lassen.

Die Seitenwände bestehen aus 12 mm starkem S355 Stahl. Die robuste Konstruktion unterstützt eine zuverlässige Kraftübertragung und sorgt für eine hohe Formstabilität auch bei anspruchsvollen Einsätzen.

Hauptmerkmale und Vorteile

Symlock-System: Sichere und spielfreie Verbindung mit 180°-Drehfunktion
Ausführung mit Haken: Zur passenden Aufnahme am MS03 / SW03 Schnellwechsler
Robuste Konstruktion: Seitenwände aus 12 mm starkem S355 Stahl
Hohe Formstabilität: Für zuverlässige Kraftübertragung im täglichen Einsatz
Vielseitige Umrüstung: Zur Anpassung verschiedener Anbaugeräte an MS03 / SW03 Schnellwechsler

Technische Daten

Produkttyp: Anschweißrahmen / Adapterrahmen
Geeignet für Baggerklasse: ca. 2–6 t
Gewicht: ca. 14 kg
Bolzendurchmesser: 50 mm
Innenabstand: 205 mm
Achsabstand: 322 mm
Material: S355 Stahl
Materialstärke Seitenwände: 12 mm
Ausführung: ohne Grundplatte
Ausstattung: mit Haken
Passend für: MS03 / SW03 Schnellwechsler sowie kompatible Nachbauten mit entsprechenden Bolzenmaßen

Für die Umrüstung von Anbaugeräten

Der Anschweißrahmen mit Haken eignet sich zur nachträglichen Anpassung verschiedener Anbaugeräte an MS03 / SW03 Schnellwechsler. Durch die Ausführung ohne Grundplatte kann der Rahmen individuell an das jeweilige Anbaugerät angepasst und fachgerecht angeschweißt werden.

Vor der Montage sollten die Aufnahmemaße, Bolzendurchmesser und Geometrie des vorhandenen Schnellwechslers sowie des Anbaugeräts geprüft werden.

Hinweis: Der Anschweißrahmen wird ohne Grundplatte geliefert und ist für die fachgerechte Montage durch einen qualifizierten Schweißfachbetrieb vorgesehen.

Produkteigenschaft	Wert
Versandgewicht:	14,00 kg
Artikelgewicht:	14,00 kg
