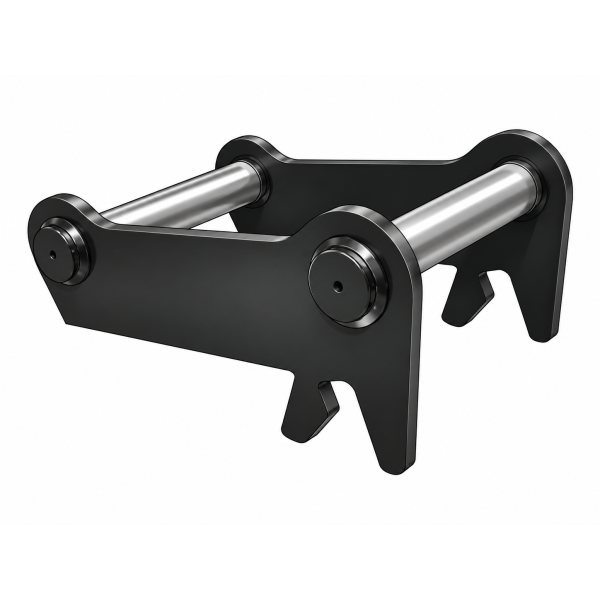

Anschweißrahmen (Adapterrahmen) | für System Lehnhoff - MS01 Symlock mit Haken

Artikelnummer: MS01H
Kategorie: Adapterrahmen - Anschweißrahmen

94,46 €

inkl. 19% USt. , zzgl.

Artikel vergriffen

Beschreibung
Benachrichtigen, wenn verfügbar

Anschweißrahmen für MS01 / SW01 Symlock Schnellwechsler mit Haken

Der Anschweißrahmen für MS01 / SW01 Schnellwechsler mit Haken ermöglicht die Umrüstung verschiedener Anbaugeräte auf ein entsprechendes Schnellwechselsystem. Der Adapterrahmen ist für Bagger der Klasse ca. 1–6 t ausgelegt und eignet sich zur nachträglichen Anpassung von Anbaugeräten.

Die integrierte Symlock-Funktion ermöglicht eine sichere und spielfreie Ankopplung sowie die 180°-Drehbarkeit des Anbaugeräts. Die Ausführung mit Haken erleichtert die Aufnahme und ermöglicht eine zuverlässige Verbindung mit dem entsprechenden Schnellwechsler.

Die Seitenwände bestehen aus 10 mm starkem S355 Stahl. Die robuste Konstruktion sorgt für eine hohe Formstabilität und unterstützt eine zuverlässige Kraftübertragung auch bei anspruchsvollen Arbeiten.

Hauptmerkmale und Vorteile

Symlock-System: Sichere und spielfreie Ankopplung mit 180°-Drehfunktion
Ausführung mit Haken: Zur passenden Aufnahme am MS01 / SW01 Schnellwechsler
Robuste Konstruktion: Seitenwände aus 10 mm starkem S355 Stahl
Vielseitige Umrüstung: Zur Anpassung verschiedener Anbaugeräte an MS01 / SW01 Schnellwechsler
Hohe Formstabilität: Für den Einsatz an Baggern der entsprechenden Gewichtsklasse

Technische Daten

Produkttyp: Anschweißrahmen / Adapterrahmen
Geeignet für Baggerklasse: ca. 1–6 t
Gewicht: ca. 9 kg
Bolzendurchmesser: 40 mm
Innenabstand: 186 mm
Achsabstand: 225 mm
Material: S355 Stahl
Materialstärke Seitenwände: 10 mm
Ausführung: ohne Grundplatte
Ausstattung: mit Haken
Passend für: MS01 / SW01 Schnellwechsler sowie kompatible Nachbauten mit entsprechenden Bolzenmaßen

Für die Umrüstung von Anbaugeräten

Der Anschweißrahmen mit Haken eignet sich zur nachträglichen Anpassung verschiedener Anbaugeräte an MS01 / SW01 Schnellwechsler. Durch die Ausführung ohne Grundplatte kann der Rahmen individuell an das jeweilige Anbaugerät angepasst und fachgerecht angeschweißt werden.

Vor der Montage sollten die Aufnahmemaße, Bolzendurchmesser und Geometrie des vorhandenen Schnellwechslers sowie des Anbaugeräts geprüft werden.

Hinweis: Der Anschweißrahmen wird ohne Grundplatte geliefert und ist für die fachgerechte Montage durch einen qualifizierten Schweißfachbetrieb vorgesehen.

Produkteigenschaft	Wert
Versandgewicht:	9,00 kg
Artikelgewicht:	9,00 kg
