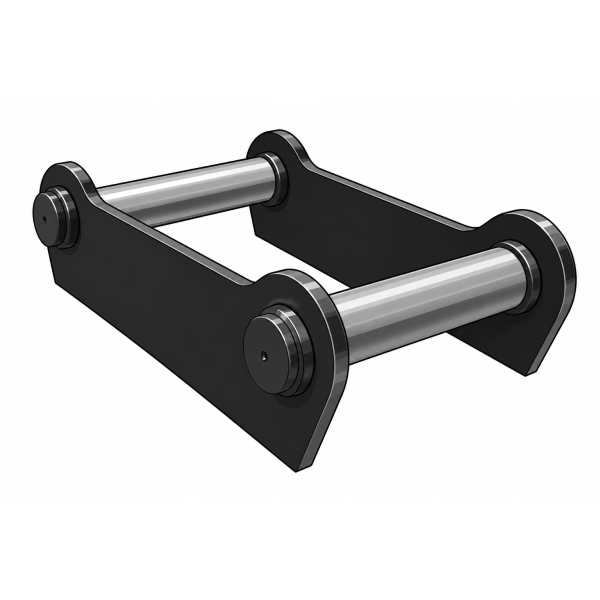

Anschweißrahmen (Adapterrahmen) | Für System Lehnhoff - MS01 Symlock

Artikelnummer: MS01
Kategorie: Adapterrahmen - Anschweißrahmen

89,96 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Beschreibung

Anschweißrahmen für MS01 / SW01 Symlock Schnellwechsler

Der Anschweißrahmen für MS01 / SW01 Schnellwechsler ermöglicht die Umrüstung verschiedener Anbaugeräte auf ein entsprechendes Schnellwechselsystem. Der robuste Adapterrahmen ist für Bagger der Klasse ca. 1–6 t ausgelegt und eignet sich insbesondere zur nachträglichen Anpassung von Anbaugeräten.

Die Ausführung mit Symlock-Funktion ermöglicht eine sichere und spielfreie Ankopplung sowie die 180°-Drehbarkeit des Anbaugeräts. Dadurch kann ein entsprechend ausgerüstetes Anbaugerät flexibel eingesetzt und bei Bedarf gedreht werden.

Die Seitenwände bestehen aus 10 mm starkem S355 Stahl. Der stabile Aufbau unterstützt eine zuverlässige Kraftübertragung und sorgt für eine hohe Formstabilität im täglichen Einsatz.

Hauptmerkmale und Vorteile

Vielseitige Umrüstung: Zur Anpassung verschiedener Anbaugeräte an MS01 / SW01 Schnellwechsler
Symlock-System: Sichere und spielfreie Ankopplung mit 180°-Drehfunktion
Robuste Konstruktion: Seitenwände aus 10 mm starkem S355 Stahl
Hohe Formstabilität: Geeignet für den Einsatz an Baggern verschiedener Gewichtsklassen
Ausführung ohne Grundplatte: Zur individuellen Montage und Anpassung an das jeweilige Anbaugerät

Technische Daten

Produkttyp: Anschweißrahmen / Adapterrahmen
Geeignet für Baggerklasse: ca. 1–6 t
Gewicht: ca. 9 kg
Bolzendurchmesser: 40 mm
Innenabstand: 186 mm
Achsabstand: 225 mm
Material: S355 Stahl
Materialstärke Seitenwände: 10 mm
Ausführung: ohne Grundplatte
Passend für: MS01 / SW01 Schnellwechsler sowie kompatible Nachbauten mit entsprechenden Bolzenmaßen

Für die Umrüstung von Anbaugeräten

Der Anschweißrahmen eignet sich für die nachträgliche Anpassung von Anbaugeräten, die auf ein MS01 / SW01 Schnellwechselsystem umgerüstet werden sollen. Durch die Ausführung ohne Grundplatte kann der Rahmen individuell an das jeweilige Anbaugerät angepasst und fachgerecht angeschweißt werden.

Vor der Montage sollten die Aufnahmemaße, Bolzendurchmesser und Geometrie des vorhandenen Schnellwechslers sowie des Anbaugeräts geprüft werden.

Hinweis: Der Anschweißrahmen wird ohne Grundplatte geliefert und ist für die fachgerechte Montage durch einen qualifizierten Schweißfachbetrieb vorgesehen.

Produkteigenschaft	Wert
Versandgewicht:	9,00 kg
Artikelgewicht:	9,00 kg
