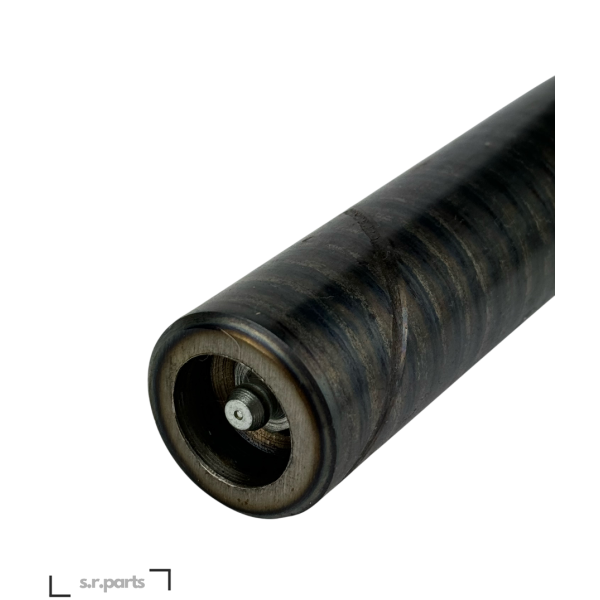

Schmierbolzen Schmierwelle 60x230 mit 3 x Bohrungen 42CrMo4 induktiv oberflächengehärtet

Schmierbolzen Schmierwelle 60x230 mit 3 x Bohrungen 42CrMo4 induktiv oberflächengehärtet

Artikelnummer: S3B60230
Kategorie: Schmierbolzen

135,12 €

inkl. 19% USt. , zzgl.

Artikel vergriffen

Beschreibung
Benachrichtigen, wenn verfügbar

Schmierbolzen 60 x 235 mm mit 3 x Bohrungen

Hochwertiger Schmierbolzen aus 42CrMo4 mit drei um 60° gegeneinander versetzten Bohrungen, integrierter Schmiernut und inklusive Schmiernippel. Die robuste Ausführung eignet sich für mechanisch stark beanspruchte Lager- und Gelenkverbindungen in Maschinen, Baumaschinen und technischen Anlagen. Durch die induktive Oberflächenhärtung bietet der Schmierbolzen eine hohe Verschleißbeständigkeit und eine lange Lebensdauer.

3x Bohrung um 60° gegeneinander versetzt

Längen jeweils bis Mitte Bohrung

Abmessungen siehe Skizze

L: 235 mm
L₁: 160 mm
L₂: 180 mm
L₃: 200 mm
L_S: 105 mm
Splintloch: Ø 11 mm
D: 60 mm

Technische Daten

Material: 42CrMo4
Zentriert und beidseitig angefast (2x45°)
Induktiv oberflächengehärtet
Oberflächenhärte: 58-60 HRC
Härtetiefe: 1,5-2,0 mm
Halbkreisförmige Schmiernut: 1,0-1,5 mm tief
Steigung der Schmiernut: H=80 mm
Schmierloch: Ø 4 mm
Schmierbohrung: Ø 8,5 mm
Schmiernippel: inklusive
Bohrungen: 3-fach, um 60° gegeneinander versetzt
Passung: h9

Einsatzbereich

Der Schmierbolzen eignet sich für mechanisch beanspruchte Lager- und Gelenkverbindungen in Maschinen, Baumaschinen und technischen Anlagen. Die integrierte Schmiernut und die Schmierbohrungen ermöglichen eine gezielte Zuführung von Schmierstoff zur Lagerstelle und unterstützen dadurch eine zuverlässige Schmierung der beweglichen Verbindung.

Passenden Schmierbolzen auswählen

Bitte vergleichen Sie vor dem Kauf die Abmessungen, Bohrungen und die Positionen der Schmierbohrungen mit den angegebenen technischen Daten. Die angegebenen Längen beziehen sich jeweils auf die Mitte der entsprechenden Bohrung. Besonders Durchmesser, Gesamtlänge und die Positionen der drei um 60° versetzten Bohrungen sollten vor der Bestellung geprüft werden.

Weitere Bolzen und Ersatzteile

Weitere Schmierbolzen, Schmiergewindebolzen, Splintbolzen, Buchsen und passende Ersatzteile für Maschinen und Baumaschinen finden Sie in unserem Shop.

Produkteigenschaft	Wert
Versandgewicht:	5,10 kg
Artikelgewicht:	5,10 kg
