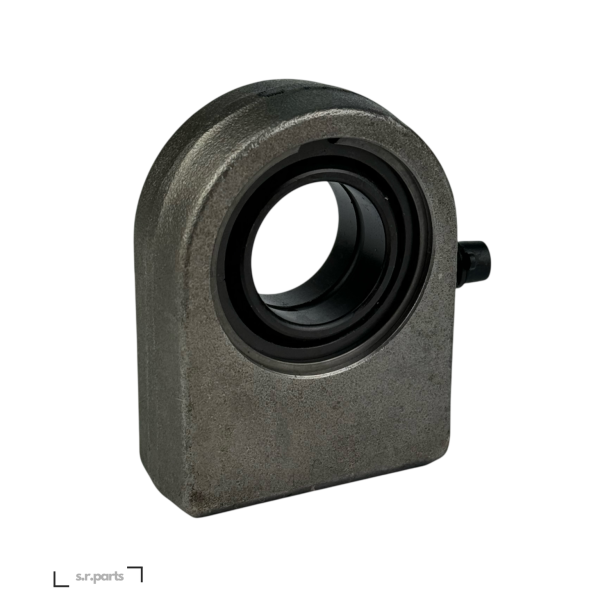

Hydraulik Gelenkkopf WS 90 N

Artikelnummer: WS90N
Kategorie: Innendurchmesser 90 mm

415,08 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung

Hydraulik Gelenkkopf WS 90 N zum Anschweißen für Hydraulikzylinder

Der Hydraulik Gelenkkopf WS 90 N mit Gelenklager GE 90 ist für schwenkbare und bewegliche Verbindungen an Hydraulikzylindern sowie für weitere hydraulische und mechanische Anwendungen geeignet. Der Gelenkkopf ist zum Anschweißen vorgesehen und eignet sich für die Aufnahme eines 90 mm Bolzens.

Das Gelenklager GE 90 verfügt über die Gleitpaarung Stahl / Stahl und ist mit einem Schmiernippel ausgestattet. Der Hydraulik Gelenkkopf ist wartungspflichtig und aus ST 52-3 gefertigt.

Technische Daten

Produkt: Hydraulik Gelenkkopf WS 90 N mit Gelenklager
Gelenklager: GE 90
Geeignet für: 90 mm Bolzen
Ausführung: zum Anschweißen
Einsatz: für Hydraulikzylinder
Gleitpaarung: Stahl / Stahl
Material: ST 52-3
Wartung: wartungspflichtig
Schmierung: mit Schmiernippel

Abmessungen

Abmessungen in mm, siehe Skizze:

d: 90 mm
D₁: 226 mm
D₂: 98,1 mm
S₁: 65 mm
I: 150 mm
L: 246 mm
S: 70 mm

Einsatzbereich

Der Hydraulik Gelenkkopf WS 90 N mit Gelenklager GE 90 eignet sich insbesondere für den Einsatz an Hydraulikzylindern und hydraulischen Konstruktionen, bei denen eine robuste und schwenkbare Verbindung mit einem 90 mm Bolzen benötigt wird. Durch die Ausführung zum Anschweißen kann der Gelenkkopf direkt mit einer geeigneten Konstruktion verbunden werden.

Vergleichbare Ausführungen

Der Hydraulik Gelenkkopf WS 90 N mit Gelenklager GE 90 ist vergleichbar mit den Ausführungen GF...DO und SCF...ES. Bitte vergleichen Sie vor dem Kauf die Abmessungen und technischen Eigenschaften mit dem benötigten Bauteil.

Produkteigenschaft	Wert
Versandgewicht:	23,40 kg
Artikelgewicht:	23,40 kg

Hydraulik Gelenkkopf WS 90 N
