Hydraulik-Gelenkkopf WS 80 C

Artikelnummer: WS80C
Kategorie: Innendurchmesser 80 mm

153,53 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung

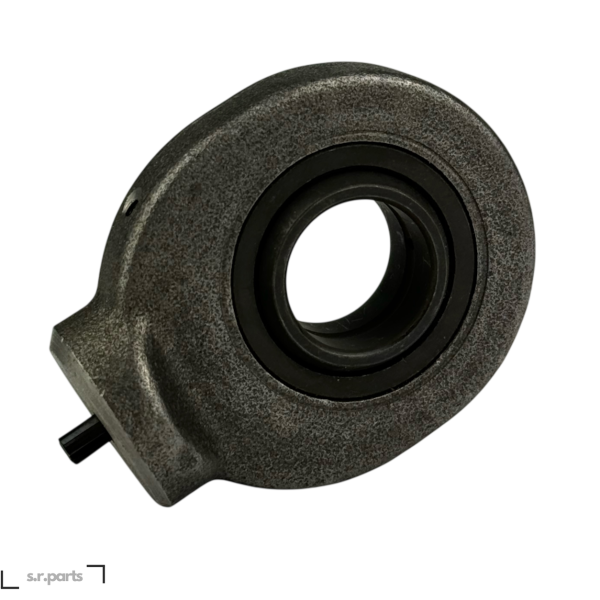

Hydraulik Gelenkkopf WS 80 C mit Gelenklager GE 80

Der Hydraulik Gelenkkopf WS 80 C mit Gelenklager GE 80 ist für schwenkbare und bewegliche Verbindungen im Maschinen-, Anlagen- und Hydraulikbereich geeignet. Der Gelenkkopf ist zum Anschweißen vorgesehen und eignet sich für die Aufnahme eines 80 mm Bolzens.

Das Gelenklager GE 80 verfügt über die Gleitpaarung Stahl / Stahl und eignet sich für mechanisch belastete Anwendungen. Der Hydraulik Gelenkkopf ist wartungspflichtig und aus ST 52-3 gefertigt. Die Ausführung entspricht der DIN ISO 12240-4, Maßreihe E, Form S.

Technische Daten

Produkt: Hydraulik Gelenkkopf WS 80 C mit Gelenklager
Gelenklager: GE 80
Geeignet für: 80 mm Bolzen
Ausführung: zum Anschweißen
Gleitpaarung: Stahl / Stahl
Norm: DIN ISO 12240-4
Maßreihe: E
Form: S
Material: ST 52-3
Wartung: wartungspflichtig

Abmessungen

d: 80 mm
S: 55 mm
I: 141 mm
D₁: 180 mm
D₂: 95 mm
S₁: 47 mm
L: 231 mm
L₁: 98 mm
L₂: 10 mm
D₃: 89,4 mm
D₄: 6 mm

Einsatzbereich

Der Hydraulik Gelenkkopf WS 80 C mit Gelenklager GE 80 eignet sich für den Einsatz an hydraulischen und mechanischen Konstruktionen, bei denen eine schwenkbare Verbindung mit einem 80 mm Bolzen benötigt wird. Durch die Ausführung zum Anschweißen kann der Gelenkkopf direkt mit einer geeigneten Konstruktion verbunden werden.

Vergleichbare Ausführungen

Der Hydraulik Gelenkkopf WS 80 C mit Gelenklager GE 80 ist vergleichbar mit den Ausführungen GK...DO und SC...ES. Bitte vergleichen Sie vor dem Kauf die Abmessungen und technischen Eigenschaften mit dem benötigten Bauteil.

Produkteigenschaft	Wert
Versandgewicht:	11,09 kg
Artikelgewicht:	11,09 kg
