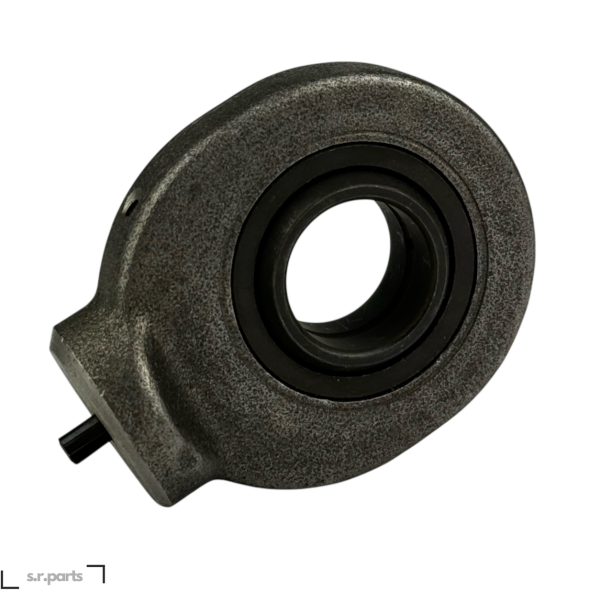

Hydraulik-Gelenkkopf WS 70 C

Artikelnummer: WS70C
Kategorie: Innendurchmesser 70 mm

106,18 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung

Hydraulik Gelenkkopf WS 70 C mit Gelenklager GE 70

Der Hydraulik Gelenkkopf WS 70 C mit Gelenklager GE 70 ist für schwenkbare und bewegliche Verbindungen im Maschinen-, Anlagen- und Hydraulikbereich geeignet. Der Gelenkkopf ist zum Anschweißen vorgesehen und eignet sich für die Aufnahme eines 70 mm Bolzens.

Das Gelenklager GE 70 verfügt über die Gleitpaarung Stahl / Stahl und eignet sich für mechanisch belastete Anwendungen. Der Hydraulik Gelenkkopf ist wartungspflichtig und aus ST 52-3 gefertigt. Die Ausführung entspricht der DIN ISO 12240-4, Maßreihe E, Form S.

Technische Daten

Produkt: Hydraulik Gelenkkopf WS 70 C mit Gelenklager
Gelenklager: GE 70
Geeignet für: 70 mm Bolzen
Ausführung: zum Anschweißen
Gleitpaarung: Stahl / Stahl
Norm: DIN ISO 12240-4
Maßreihe: E
Form: S
Material: ST 52-3
Wartung: wartungspflichtig

Abmessungen

d: 70 mm
S: 49 mm
I: 115 mm
D₁: 160 mm
D₂: 80 mm
S₁: 42 mm
L: 195 mm
L₁: 86 mm
L₂: 10 mm
D₃: 77,8 mm
D₄: 6 mm

Einsatzbereich

Der Hydraulik Gelenkkopf WS 70 C mit Gelenklager GE 70 eignet sich für den Einsatz an hydraulischen und mechanischen Konstruktionen, bei denen eine schwenkbare Verbindung mit einem 70 mm Bolzen benötigt wird. Durch die Ausführung zum Anschweißen kann der Gelenkkopf direkt mit einer geeigneten Konstruktion verbunden werden.

Vergleichbare Ausführungen

Der Hydraulik Gelenkkopf WS 70 C mit Gelenklager GE 70 ist vergleichbar mit den Ausführungen GK...DO und SC...ES. Bitte vergleichen Sie vor dem Kauf die Abmessungen und technischen Eigenschaften mit dem benötigten Bauteil.

Produkteigenschaft	Wert
Versandgewicht:	7,02 kg
Artikelgewicht:	7,02 kg
