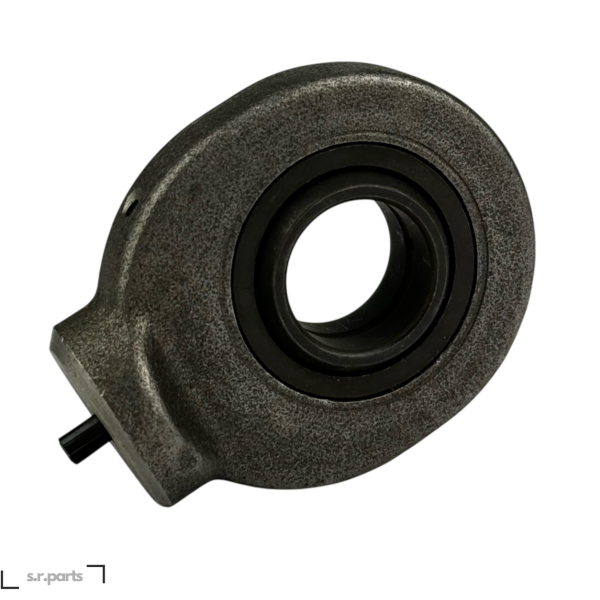

Hydraulik-Gelenkkopf WS 45 C

Artikelnummer: WS45C
Kategorie: Innendurchmesser 45 mm

35,65 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung

Hydraulik-Gelenkkopf mit Gelenklager GE 45

Der Hydraulik-Gelenkkopf mit Gelenklager GE 45 ist für schwenkbare und bewegliche Verbindungen im Maschinen-, Anlagen- und Hydraulikbereich geeignet. Der Gelenkkopf ist zum Anschweißen vorgesehen und eignet sich für die Aufnahme eines 45 mm Bolzens.

Das Gelenklager GE 45 verfügt über die Gleitpaarung Stahl / Stahl und eignet sich für mechanisch belastete Anwendungen. Der Hydraulik-Gelenkkopf ist wartungspflichtig und aus ST 52-3 gefertigt. Die Ausführung entspricht der DIN ISO 12240-4, Maßreihe E, Form S.

Technische Daten

Produkt: Hydraulik-Gelenkkopf mit Gelenklager
Gelenklager: GE 45
Geeignet für: 45 mm Bolzen
Ausführung: zum Anschweißen
Gleitpaarung: Stahl / Stahl
Norm: DIN ISO 12240-4
Maßreihe: E
Form: S
Material: ST 52-3
Wartung: wartungspflichtig

Abmessungen

d: 45 mm
S: 32 mm
I: 77 mm
D₁: 102 mm
D₂: 58 mm
S₁: 27 mm
L: 128 mm
L₁: 52 mm
L₂: 5 mm
D₃: 50,7 mm
D₄: 6 mm

Einsatzbereich

Der Hydraulik-Gelenkkopf GE 45 für 45 mm Bolzen eignet sich für den Einsatz an hydraulischen und mechanischen Konstruktionen, bei denen eine schwenkbare Verbindung benötigt wird. Durch die Ausführung zum Anschweißen kann der Gelenkkopf direkt mit einer geeigneten Konstruktion verbunden werden.

Vergleichbare Ausführungen

Der Hydraulik-Gelenkkopf mit Gelenklager GE 45 ist vergleichbar mit den Ausführungen GK...DO und SC...ES. Bitte vergleichen Sie vor dem Kauf die Abmessungen und technischen Eigenschaften mit dem benötigten Bauteil.

Produkteigenschaft	Wert
Versandgewicht:	1,98 kg
Artikelgewicht:	1,98 kg

Hydraulik-Gelenkkopf WS 45 C
