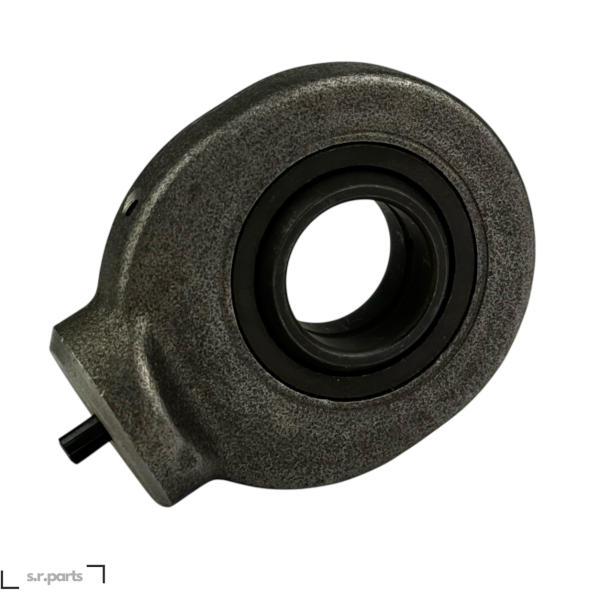

Hydraulik-Gelenkkopf WS 17 C

Artikelnummer: WS17C
Kategorie: Innendurchmesser 17 mm

8,72 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung

Hydraulik-Gelenkkopf mit Gelenklager GE 17

Der Hydraulik-Gelenkkopf mit Gelenklager GE 17 ist für schwenkbare und bewegliche Verbindungen im Maschinen-, Anlagen- und Hydraulikbereich geeignet. Der Gelenkkopf ist zum Anschweißen vorgesehen und eignet sich für die Aufnahme eines 17 mm Bolzens.

Das Gelenklager GE 17 verfügt über die Gleitpaarung Stahl / Stahl und ist über ein Schmierloch nachschmierbar. Der Hydraulik-Gelenkkopf ist wartungspflichtig und aus ST 52-3 gefertigt. Die Ausführung entspricht der DIN ISO 12240-4, Maßreihe E, Form S.

Technische Daten

Produkt: Hydraulik-Gelenkkopf mit Gelenklager
Gelenklager: GE 17
Geeignet für: 17 mm Bolzen
Ausführung: zum Anschweißen
Gleitpaarung: Stahl / Stahl
Norm: DIN ISO 12240-4
Maßreihe: E
Form: S
Material: ST 52-3
Wartung: wartungspflichtig
Nachschmierbar: ja, über ein Schmierloch

Abmessungen

d: 17 mm
S: 14 mm
I: 35 mm
D₁: 46 mm
D₂: 24 mm
S₁: 11 mm
L: 58 mm
L₁: 23 mm
L₂: 3 mm
D₃: 20,7 mm
D₄: 4 mm

Einsatzbereich

Der Hydraulik-Gelenkkopf GE 17 für 17 mm Bolzen eignet sich für den Einsatz an hydraulischen und mechanischen Konstruktionen, bei denen eine schwenkbare Verbindung benötigt wird. Durch die Ausführung zum Anschweißen kann der Gelenkkopf direkt mit einer geeigneten Konstruktion verbunden werden.

Vergleichbare Ausführungen

Der Hydraulik-Gelenkkopf mit Gelenklager GE 17 ist vergleichbar mit den Ausführungen GK...DO und SC...ES. Bitte vergleichen Sie vor dem Kauf die Abmessungen und technischen Eigenschaften mit dem benötigten Bauteil.

Produkteigenschaft	Wert
Versandgewicht:	0,18 kg
Artikelgewicht:	0,18 kg
