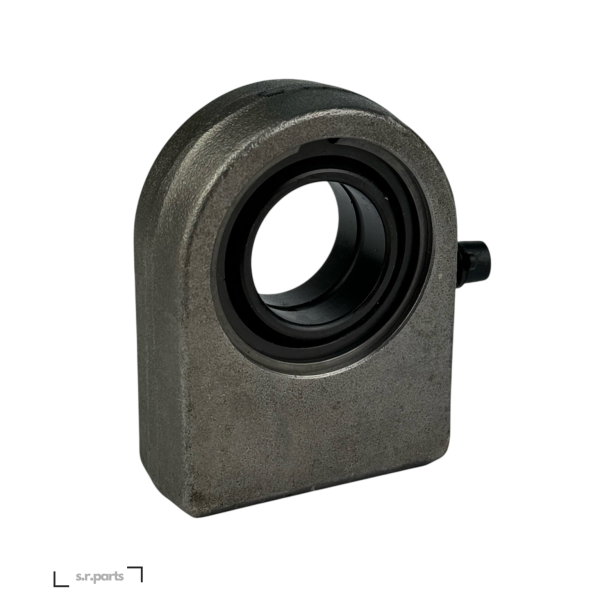

Hydraulik Gelenkkopf WS 16 N

Artikelnummer: WS16N
Kategorie: Innendurchmesser 16 mm

12,21 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung

Hydraulik-Gelenkkopf

Der Hydraulik-Gelenkkopf mit Gelenklager GE 16 ist für schwenkbare und bewegliche Verbindungen an Hydraulikzylindern sowie für weitere hydraulische und mechanische Anwendungen geeignet. Der Gelenkkopf ist zum Anschweißen vorgesehen und eignet sich für die Aufnahme eines 16 mm Bolzens.

Das Gelenklager GE 16 verfügt über die Gleitpaarung Stahl / Stahl. Der Hydraulik-Gelenkkopf ist wartungspflichtig und aus ST 52-3 gefertigt.

Technische Daten

Produkt: Hydraulik-Gelenkkopf mit Gelenklager
Gelenklager: GE 16
Geeignet für: 16 mm Bolzen
Ausführung: zum Anschweißen
Einsatz: für Hydraulikzylinder
Gleitpaarung: Stahl / Stahl
Material: ST 52-3
Wartung: wartungspflichtig

Abmessungen

Abmessungen in mm, siehe Skizze:

d: 16 mm
D₁: 17,5 mm
D₂: 20,7 mm
S₁: 17,5 mm
I: 35 mm
L: 59 mm
S: 14 mm

Einsatzbereich

Der Hydraulik-Gelenkkopf mit Gelenklager GE 16 eignet sich insbesondere für den Einsatz an Hydraulikzylindern und hydraulischen Konstruktionen, bei denen eine robuste und schwenkbare Verbindung mit einem 16 mm Bolzen benötigt wird. Durch die Ausführung zum Anschweißen kann der Gelenkkopf direkt mit einer geeigneten Konstruktion verbunden werden.

Vergleichbare Ausführungen

Der Hydraulik-Gelenkkopf mit Gelenklager GE 16 ist vergleichbar mit den Ausführungen GF...DO und SCF...ES. Bitte vergleichen Sie vor dem Kauf die Abmessungen und technischen Eigenschaften mit dem benötigten Bauteil.

Produkteigenschaft	Wert
Versandgewicht:	0,30 kg
Artikelgewicht:	0,30 kg
