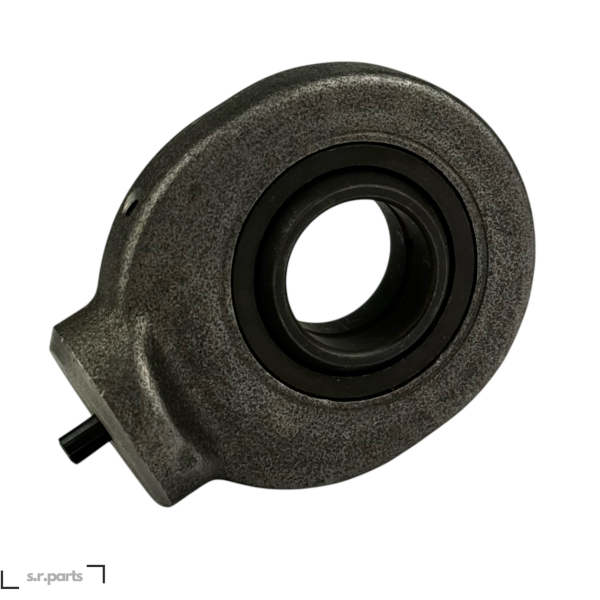

Hydraulik-Gelenkkopf WS 15 C

Artikelnummer: WS15C
Kategorie: Innendurchmesser 15 mm

8,27 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung

Hydraulik-Gelenkkopf

Der Hydraulik-Gelenkkopf ist für schwenkbare und bewegliche Verbindungen im Maschinen-, Anlagen- und Hydraulikbereich geeignet. Der Gelenkkopf ist zum Anschweißen vorgesehen und eignet sich für die Aufnahme eines 15 mm Bolzens.

Der Hydraulik-Gelenkkopf verfügt über die Gleitpaarung Stahl / Stahl und ist über ein Schmierloch nachschmierbar. Der Gelenkkopf ist wartungspflichtig und aus ST 52-3 gefertigt. Die Ausführung entspricht der DIN ISO 12240-4, Maßreihe E, Form S.

Technische Daten

Produkt: Hydraulik-Gelenkkopf
Geeignet für: 15 mm Bolzen
Ausführung: zum Anschweißen
Gleitpaarung: Stahl / Stahl
Norm: DIN ISO 12240-4
Maßreihe: E
Form: S
Material: ST 52-3
Wartung: wartungspflichtig
Nachschmierbar: ja, über ein Schmierloch

Abmessungen

d: 15 mm
S: 12 mm
I: 31 mm
D₁: 40 mm
D₂: 21 mm
S₁: 10 mm
L₁: 20 mm
L₂: 2,5 mm
D₃: 18,4 mm
D₄: 4 mm

Einsatzbereich

Der Hydraulik-Gelenkkopf für 15 mm Bolzen eignet sich für den Einsatz an hydraulischen und mechanischen Konstruktionen, bei denen eine schwenkbare Verbindung benötigt wird. Durch die Ausführung zum Anschweißen kann der Gelenkkopf direkt mit einer geeigneten Konstruktion verbunden werden.

Vergleichbare Ausführungen

Der Hydraulik-Gelenkkopf ist vergleichbar mit den Ausführungen GK...DO und SC...ES. Bitte vergleichen Sie vor dem Kauf die Abmessungen und technischen Eigenschaften mit dem benötigten Bauteil.

Produkteigenschaft	Wert
Versandgewicht:	0,12 kg
Artikelgewicht:	0,12 kg
