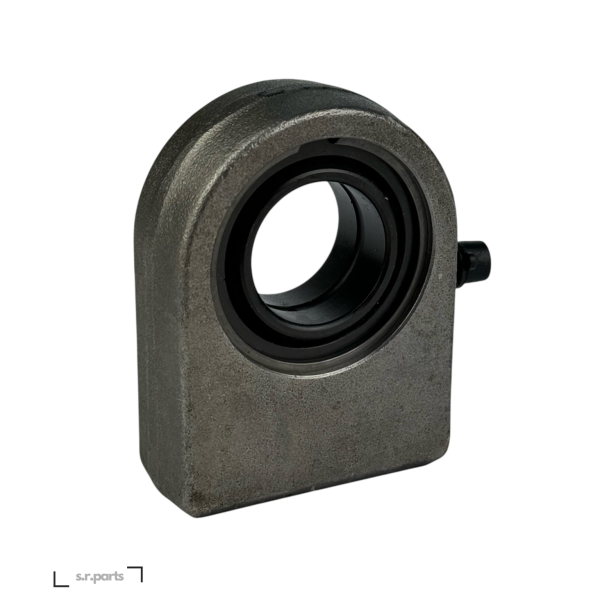

Hydraulik Gelenkkopf WS 120 N

Artikelnummer: WS120N
Kategorie: Innendurchmesser 120 mm

Preis auf Anfrage

Sofort verfügbar

Beschreibung

Hydraulik Gelenkkopf WS 120 N zum Anschweißen für Hydraulikzylinder

Der Hydraulik Gelenkkopf WS 120 N mit Gelenklager GE 120 ist für schwenkbare und bewegliche Verbindungen an Hydraulikzylindern sowie für weitere hydraulische und mechanische Anwendungen geeignet. Der Gelenkkopf ist zum Anschweißen vorgesehen und eignet sich für die Aufnahme eines 120 mm Bolzens.

Das Gelenklager GE 120 verfügt über die Gleitpaarung Stahl / Stahl und ist mit einem Schmiernippel ausgestattet. Der Hydraulik Gelenkkopf ist wartungspflichtig und aus ST 52-3 gefertigt.

Technische Daten

Produkt: Hydraulik Gelenkkopf WS 120 N mit Gelenklager
Gelenklager: GE 120
Geeignet für: 120 mm Bolzen
Ausführung: zum Anschweißen
Einsatz: für Hydraulikzylinder
Gleitpaarung: Stahl / Stahl
Material: ST 52-3
Wartung: wartungspflichtig
Schmierung: mit Schmiernippel

Abmessungen

Abmessungen in mm, siehe Skizze:

d: 120 mm
D₁: 360 mm
D₂: 135,5 mm
S₁: 90 mm
I: 210 mm
L: 390 mm
S: 85 mm

Einsatzbereich

Der Hydraulik Gelenkkopf WS 120 N mit Gelenklager GE 120 eignet sich insbesondere für den Einsatz an Hydraulikzylindern und hydraulischen Konstruktionen, bei denen eine robuste und schwenkbare Verbindung mit einem 120 mm Bolzen benötigt wird. Durch die Ausführung zum Anschweißen kann der Gelenkkopf direkt mit einer geeigneten Konstruktion verbunden werden.

Vergleichbare Ausführungen

Der Hydraulik Gelenkkopf WS 120 N mit Gelenklager GE 120 ist vergleichbar mit den Ausführungen GF...DO und SCF...ES. Bitte vergleichen Sie vor dem Kauf die Abmessungen und technischen Eigenschaften mit dem benötigten Bauteil.

Produkteigenschaft	Wert
Versandgewicht:	0,02 kg
Artikelgewicht:	0,02 kg

Hydraulik Gelenkkopf WS 120 N
