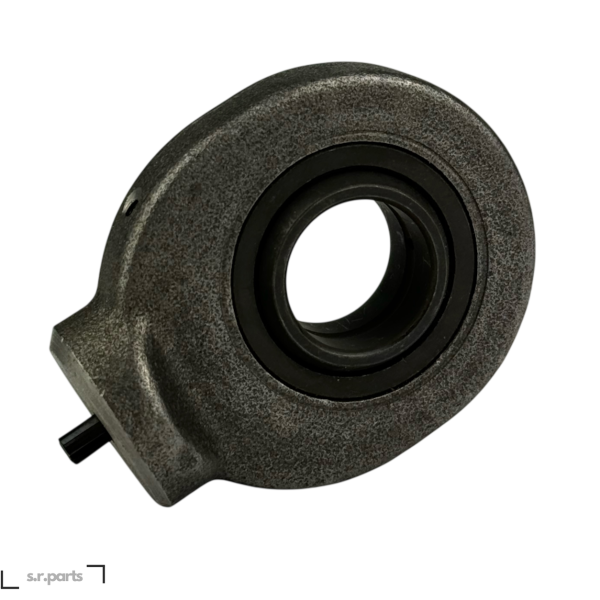

Hydraulik-Gelenkkopf WS 12 C

Artikelnummer: WS12C
Kategorie: Innendurchmesser 6 - 12 mm

7,45 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 3 Werktage (DE - Ausland abweichend)

Stk

Beschreibung

Hydraulik Gelenkkopf mit Gelenklager GE 12

Der Hydraulik Gelenkkopf mit Gelenklager GE 12 ist für schwenkbare und bewegliche Verbindungen im Maschinen-, Anlagen- und Hydraulikbereich geeignet. Der Gelenkkopf ist zum Anschweißen vorgesehen und ermöglicht die Aufnahme eines 12 mm Bolzens.

Das integrierte Gelenklager GE 12 verfügt über die Gleitpaarung Stahl / Stahl und eignet sich für mechanisch belastete Anwendungen. Der Hydraulik Gelenkkopf ist aus ST 52-3 gefertigt und entspricht der DIN ISO 12240-4, Maßreihe E, Form S. Das Gelenklager ist wartungspflichtig und nicht nachschmierbar.

Technische Daten

Produkt: Hydraulik Gelenkkopf mit Gelenklager
Gelenklager: GE 12
Geeignet für: 12 mm Bolzen
Ausführung: zum Anschweißen
Gleitpaarung: Stahl / Stahl
Norm: DIN ISO 12240-4
Maßreihe: E
Form: S
Material: ST 52-3
Wartung: wartungspflichtig
Nachschmierbar: nein

Abmessungen

d: 12 mm
S: 10 mm
I: 27 mm
D₁: 34 mm
D₂: 17,5 mm
S₁: 8 mm
L: 44 mm
L₁: 18 mm
L₂: 2 mm
D₃: 15 mm
D₄: 3 mm

Einsatzbereich

Der Hydraulik Gelenkkopf GE 12 eignet sich für den Einsatz an hydraulischen und mechanischen Konstruktionen, bei denen eine schwenkbare Verbindung mit einem 12 mm Bolzen benötigt wird. Durch die Ausführung zum Anschweißen kann der Gelenkkopf direkt mit einer geeigneten Konstruktion verbunden werden.

Vergleichbare Ausführungen

Der Hydraulik Gelenkkopf mit Gelenklager GE 12 ist vergleichbar mit den Ausführungen GK...DO und SC...ES. Bitte vergleichen Sie vor dem Kauf die Abmessungen und technischen Eigenschaften mit dem benötigten Bauteil.

Herstellernamen, Artikelumschreibungen und Ersatzteilnummern der Originalteile-Hersteller dienen lediglich der Beschreibung und Teileidentifizierung. Dieses bedeutet nicht, dass es sich bei den Produkten um Original-Ersatzteile handelt.

Produkteigenschaft	Wert
Versandgewicht:	0,07 kg
Artikelgewicht:	0,07 kg
